Especificações Técnicas

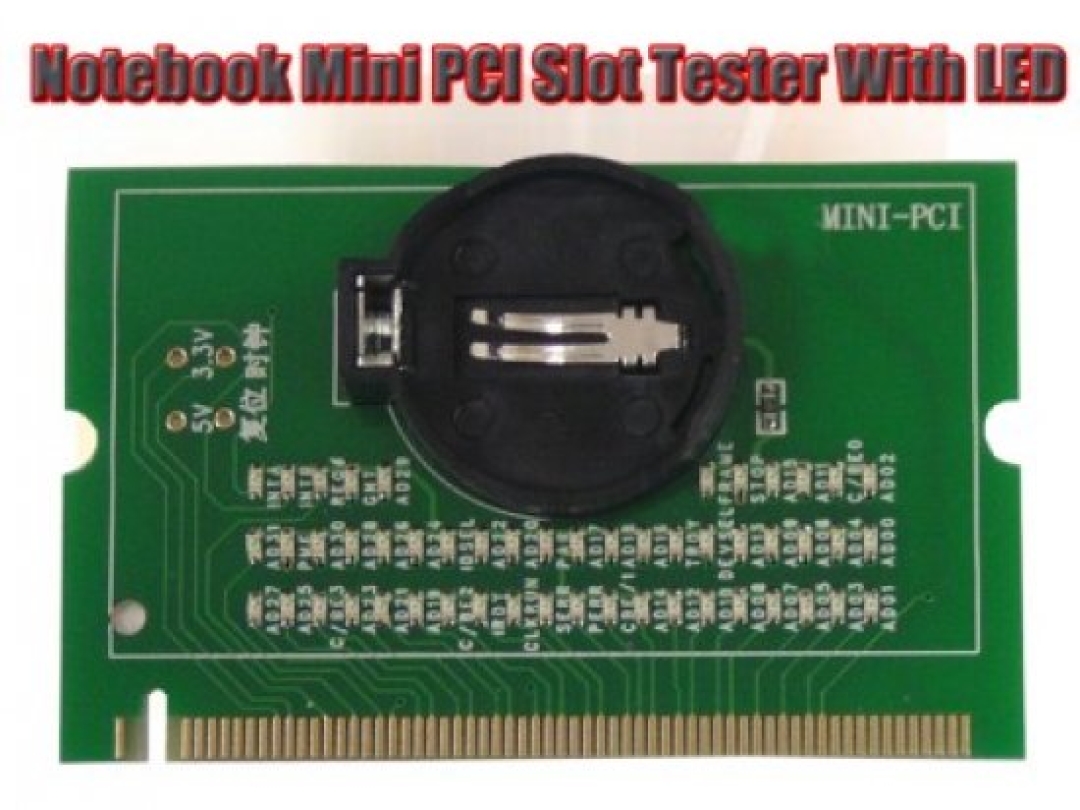

A PLACA DE TESTE PARA SLOT MINI PCI DE NOTEBOOKS É USADA PARA TESTAR CIRCUITO ABERTO OU CURTO-CIRCUITO DE HARDWARE NO CHIPSET PONTE NORTE. QUANDO ALGUM CARTÃO MINI-PCI NÃO ESTÁ FUNCIONANDO E O CPU DO NOTEBOOK ESTÁ FUNCIONANDO CORRETAMENTE, VOCÊ PODE UTILIZAR ESTA PLACA DE TESTE MINI-PCI PARA SABER O ESTADO DO BARRAMENTO PCI NA PONTE NORTE PELOS LEDS DISPONÍVEIS NESTA PLACA DE TESTE. COMO ELE FUNCIONA: 1. CONECTE A BATERIA CR2032 NO SOQUETE DA BATERIA DO TESTADOR E INSIRA A PLACA DE TESTE NO SLOT MINI-PCI DO NOTEBOOK, PODE-SE VERIFICAR A LINHA DE DADOS, LINHA DE ENDEREÇO E A LINHA DE CONTROLE ESTÃO COM O CIRCUITO ABERTO OU CURTO-CIRCUITO. SE ALGUM LED DA PLACA NÃO ESTIVER ACESO, VERIFIQUE SE A LINHA DE DADOS DE ENDEREÇO É DE CIRCUITO ABERTO OU CURTO-CIRCUITO. SE UM DOS LEDS ESTIVER MUITO BRILHANTE, VERIFIQUE, PODE SER CURTO-CIRCUITO COM A FONTE DE ALIMENTAÇÃO.   2. PODE-SE EFETUAR TESTES COM RELAÇÃO A FONTE DE ALIMENTAÇÃO DA PLACA-MÃE, USE A LUZ DE TESTES E CLOCK DO TESTADOR PARA VERIFICAÇÃO, VEJA AS TENSÕES DE TRABALHO DA FONTE ESTÃO CORRETAS. MINIPCI-STLED PLACA DE TESTE PARA SLOT MINI-PCIE DE NOTEBOOK TAGS DE MINIPCI-STLED: MINIPCI-STLED, TESTER MINI PCIE SLOT, MINI-PCI SLOT TEST, PLACA PARA TESTAR SLOT MINI PCIE, TESTE DE SLOT MINI-PCI, TESTA CIRCUITO ABERTO OU CURTO-CIRCUITO DE HARDWARE NO CHIPSET PONTE NORTE, TESTA CIRCUITO ABERTO OU CURTO CIRCUITO NO CHIPSET PONTE NORTE, TESTADOR DE SLOT PCI, TESTE PARA BARRAMENTO PCI-E, PCI-E SLOT TEST

Informações Adicionais
