Especificações Técnicas

O PS8409A É UM REPETIDOR HDMI, OU RETIMER, QUE REMOVE JITTER E SUPORTA TOTALMENTE HDMI 2.0, SUPORTANDO TAXA DE DADOS TMDS DE ATÉ 6,0 GBPS. O DISPOSITIVO INTEGRA UM RECEPTOR TMDS TOLERANTE A JITTER E UM TRANSMISSOR TMDS DE LIMPEZA DE JITTER PARA APLICAÇÕES DE REPETIDOR HDMI. ELE REMOVE O JITTER DE DADOS E DE CLOCK E AS DISTORÇÕES DE TEMPO DA ENTRADA TMDS PARA FORNECER UMA SAÍDA HDMI COMPATÍVEL E COM JITTER MUITO BAIXO.

O PS8409A É IDEAL PARA APLICAÇÕES DE DISPOSITIVOS SOURCE, SINK E REPETIDORES ONDE É NECESSÁRIA A REMOÇÃO DE JITTER DO RELÓGIO E DOS DADOS TMDS, BEM COMO A REMOÇÃO DA DISTORÇÃO DE DADOS TMDS. TAL REQUISITO PODE EXISTIR EM UMA FONTE PARA REMOVER O JITTER DE TX E/OU O JITTER DE MÍDIA INDUZIDO (CAMINHO DE TRANSMISSÃO) PARA ATENDER AOS REQUISITOS DE JITTER DE SAÍDA HDMI, ESPECIALMENTE EM TAXAS DE CLOCK TMDS MAIS ALTAS. TAMBÉM PODE SER USADO DENTRO DE UM REPETIDOR HDMI OU SINK, COMO UM REPETIDOR PRÓXIMO AO CONECTOR DE ENTRADA, PARA MELHORAR A MARGEM DE DESEMPENHO DO RECEPTOR. A INTEGRIDADE DO SINAL PODE SER OTIMIZADA AINDA MAIS ATRAVÉS DO USO DA EQUALIZAÇÃO DE ENTRADA PROGRAMÁVEL DO PS8409 E DOS CONTROLES DE PRÉ-ÊNFASE DE SAÍDA.

O PS8409A TAMBÉM PODE SER USADO COMO UM SHIFTER DE NÍVEL DISPLAYPORT DE MODO DUPLO, EM UMA PLACA-MÃE OU PLACA GRÁFICA, OU DENTRO DE UM ADAPTADOR DE CABO DISPLAYPORT DE MODO DUPLO TIPO 2 (DP). O DISPOSITIVO INCLUI OS REGISTROS DDC DO ADAPTADOR DE CABO DISPLAYPORT TIPO 2 DE MODO DUPLO VESA® E INCLUI UMA PONTE AUX PARA I2C, PERMITINDO QUE O DISPLAYPORT AUX SEJA USADO NO LADO DAS ENTRADAS DE FONTE. OS REGISTROS TIPO 2 PERMITEM QUE A GPU ALTERE AS CONFIGURAÇÕES DOS DISPOSITIVOS E IDENTIFIQUE A CAPACIDADE, USANDO DRIVERS DE ADAPTADOR DISPLAYPORT TIPO 2 DE MODO DUPLO PADRÃO.

CARACTERÍSTICAS PRINCIPAIS
COMPATÍVEL COM A ESPECIFICAÇÃO HDMI 2.0 ATÉ 6,0 GBPS
SUPORTA FORMATOS UHD DE ATÉ 4K, CORES DE 24 BITS A 60 QUADROS POR SEGUNDO
LIMPEZA DE JITTER PLL PARA A MAIS AMPLA MARGEM DE CONFORMIDADE E DESEMPENHO
A ENTRADA PODE SER ACOPLADA DC PARA SINALIZAÇÃO HDMI NATIVA
A ENTRADA PODE SER ACOPLADA AC PARA APLICAÇÕES DE MUDANÇA DE NÍVEL DE COMPUTADOR PESSOAL
EQUALIZAÇÃO PROGRAMÁVEL DO RECEPTOR PARA COMPENSAR PERDAS NA PCB E/OU NO CONECTOR
TECNOLOGIA CRYSTALFREE - NENHUM CRISTAL EXTERNO OU RELÓGIO DE REFERÊNCIA É NECESSÁRIO
DESEMPENHO SUPERIOR DE DISTORÇÃO INTRA-PAR E INTER-PAR
BUFFER ATIVO DDC INTEGRADO
SUPORTA PRÉ-ÊNFASE DE SAÍDA TMDS
OPÇÕES FLEXÍVEIS DE MODO DE CONTROLE I2C E PINO
BAIXO CONSUMO DE ENERGIA
GERENCIAMENTO AUTOMÁTICO DE DESLIGAMENTO
CIRCUITO DE SILENCIADOR DE SAÍDA AUTOMÁTICO PARA OPERAÇÃO À PROVA DE FALHAS E GERENCIAMENTO DE ENERGIA
FONTES DE ALIMENTAÇÃO DE 3,3 V E 1,2 V
DISPONIBILIDADE DA FAIXA DE TEMPERATURA OPERACIONAL: 0° A 70°C (COMERCIAL), -40° A 85°C (INDUSTRIAL)
ESD: HBM 7KV
FORMULÁRIOS
PLACA MÃE DO PC OU PLACA GRÁFICA
TELEVISÃO
ESTAÇÕES DE ANCORAGEM
RECEPTOR AV
CABOS ATIVOS
TODAS AS MARCAS REGISTRADAS AQUI MENCIONADAS SÃO PROPRIEDADE DE SEUS RESPECTIVOS PROPRIETÁRIOS.

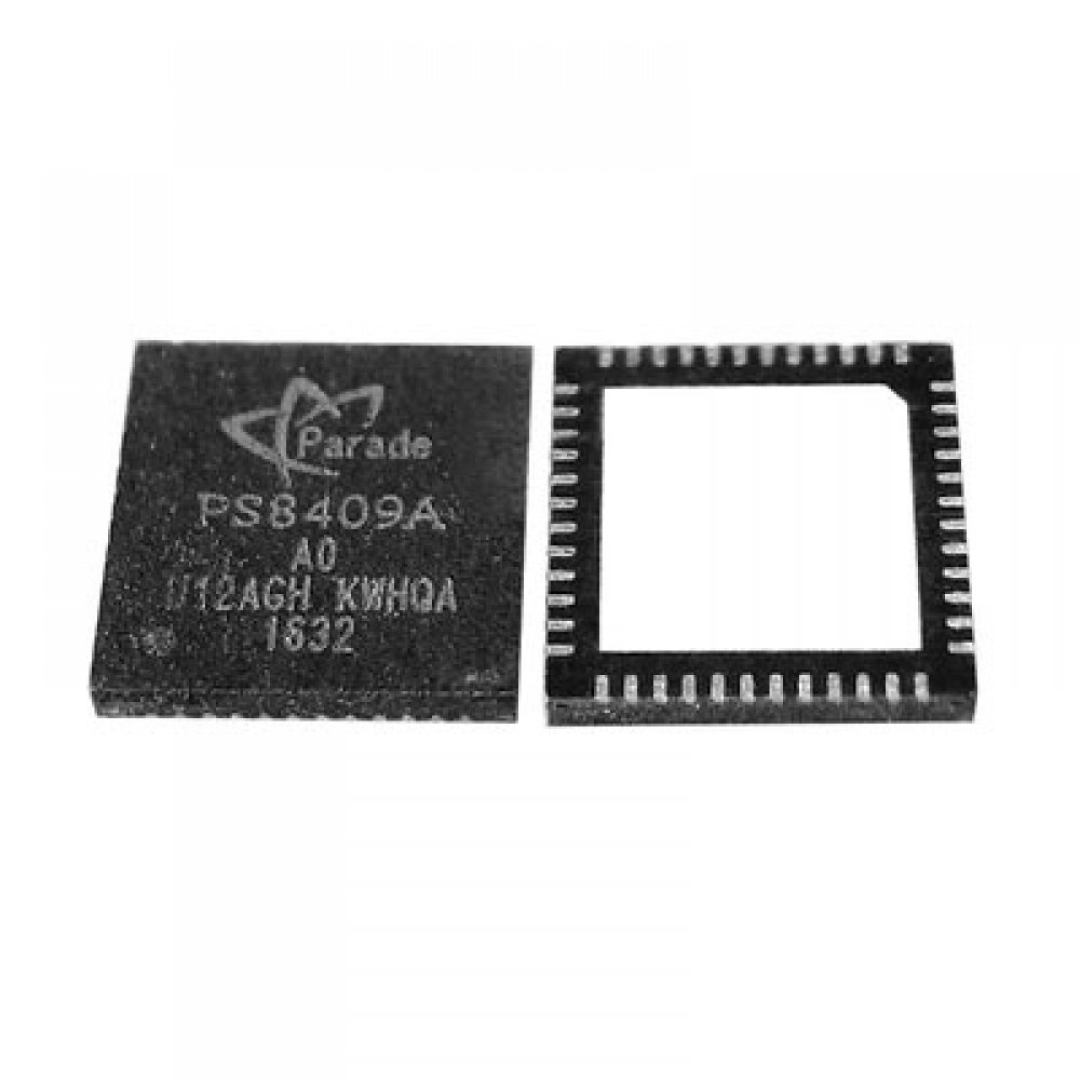

PS8409A HDMI 2.0 6.0GBPS JITTER LIMPEZA REPETIDOR/RETIME
