Especificações Técnicas

CARACTERÍSTICAS
- MEDE TENSÃO, CORRENTE, TEMPERATURA
- MEDE QUATRO TEMPERATURAS DE DIODO REMOTO
- PRECISÃO DE 0,7C (TIPO), RESOLUÇÃO DE 0,06C
- 1C (TÍPICO) SENSOR DE TEMPERATURA INTERNA
- CANCELAMENTO DE RESISTÊNCIA EM SÉRIE
- ADC DE 14 BITS MEDE TENSÃO/CORRENTE
- SAÍDA DE TEMPERATURA PWM
- TENSÃO OPERACIONAL DE ALIMENTAÇÃO DE 3V A 5,5V
- OITO ENDEREÇOS SELECIONÁVEIS
- REFERÊNCIA DE TENSÃO INTERNA DE 10PPM/C
- ENTRADAS V1 A V8 ESD CLASSIFICADAS PARA 6KV HBM
- PACOTE MSOP DE 16 DERIVAÇÕES

FORMULÁRIOS
- MEDIÇÃO DE TEMPERATURA
- MONITORAMENTO DA TENSÃO DE ALIMENTAÇÃO
- MEDIÇÃO DE CORRENTE
- AQUISIÇÃO REMOTA DE DADOS
- MONITORAMENTO AMBIENTAL

DESCRIÇÃO
O LTC2991 É USADO PARA MONITORAR AS TEMPERATURAS, TENSÕES E CORRENTES DO SISTEMA. POR MEIO DA INTERFACE SERIAL I2C, OS OITO MONITORES PODEM MEDIR INDIVIDUALMENTE AS TENSÕES DE ALIMENTAÇÃO E PODEM SER EMPARELHADOS PARA MEDIÇÕES DIFERENCIAIS DE RESISTORES DE DETECÇÃO DE CORRENTE OU TRANSISTORES DE DETECÇÃO DE TEMPERATURA. MEDIÇÕES ADICIONAIS INCLUEM TEMPERATURA INTERNA E VCC INTERNO. A REFERÊNCIA INTERNA DE 10 PPM MINIMIZA O NÚMERO DE COMPONENTES DE SUPORTE E A ÁREA NECESSÁRIA. O ENDEREÇO SELECIONÁVEL E A REALIDADE CONFIGURÁVEL DÃO AO LTC2991 FLEXIBILIDADE PARA SER INCORPORADO EM VÁRIOS SISTEMAS QUE PRECISAM DE DADOS DE TEMPERATURA, TENSÃO OU CORRENTE. O LTC2991 SE ENCAIXA BEM EM SISTEMAS QUE PRECISAM DE RESOLUÇÃO DE TENSÃO SUBMILIVOLT, MEDIÇÃO DE CORRENTE DE 1% E PRECISÃO DE TEMPERATURA DE 1C OU QUALQUER COMBINAÇÃO DOS TRÊS

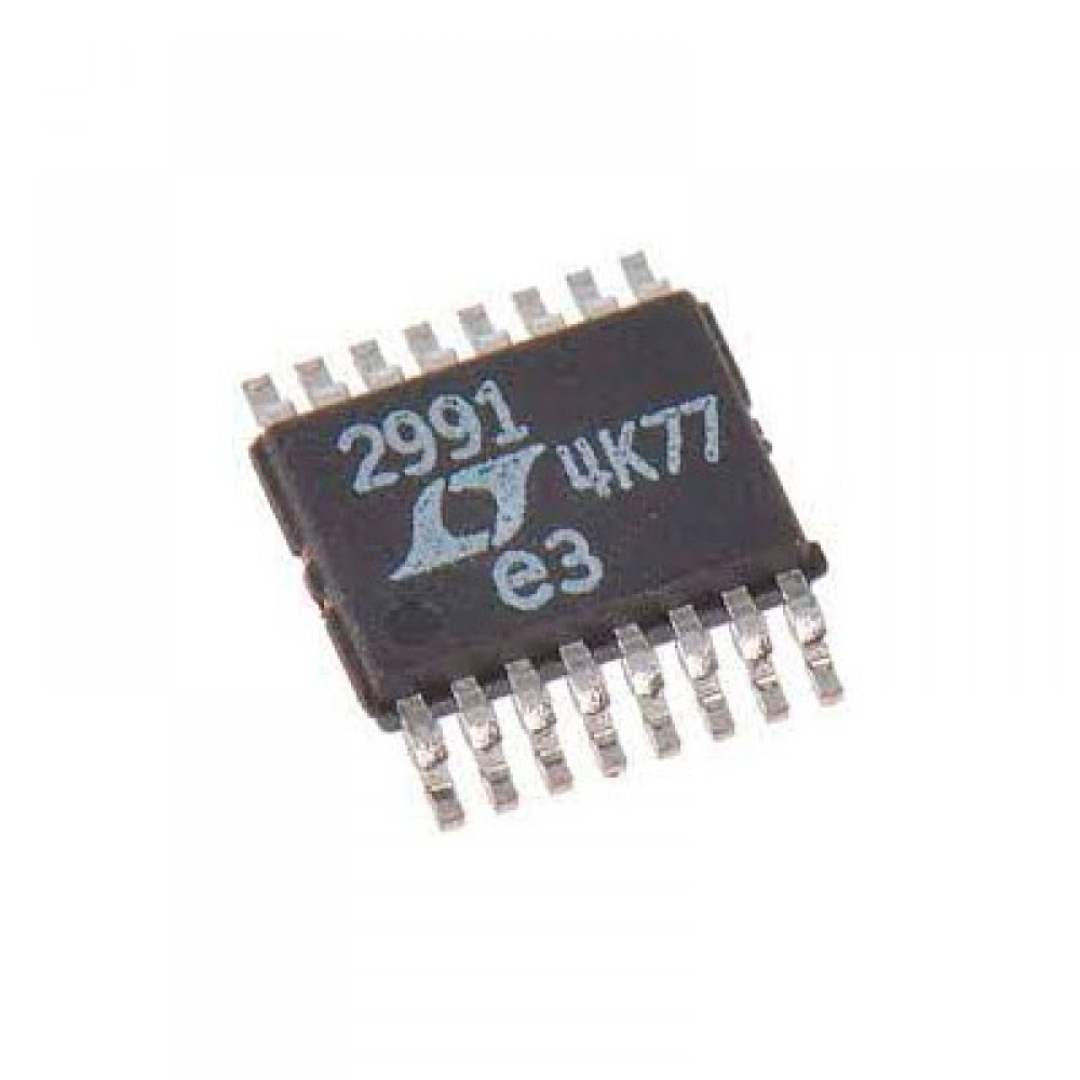

MONITOR DE CORRENTE E TEMPERATURA LTC2991IMS CI 2991 OCTAL I2C

* IMAGEM MERAMENTE ILUSTRATIVA
