Especificações Técnicas

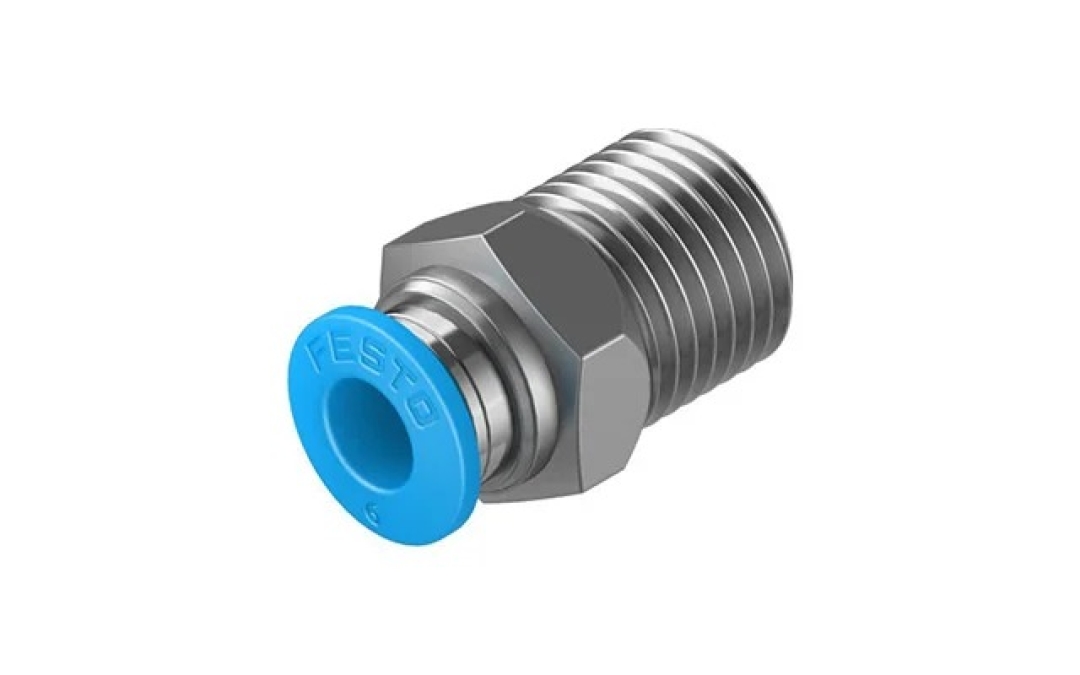

O conveniente sistema para engate rápido da Conexão Pneumática Reta QS-1/4-6 FESTO conta com um excelente e apropriado sistema de vedação compatível com uma ampla variedade de aplicações e tubos, tornando esta conexão pneumática totalmente a prova de vazamento, o que elimina quedas de pressão e consequentemente gera economia de energia.

Características e Aplicações da QS-1/4-6 (153003)

Próprias para aplicações à vácuo
Conexões rápidas e eficientes
Para todos os tipos de aplicações e tubos
Sistema de vedação à prova de vazamentos
Dados Técnicos da QS-1/4-6 (153003)

Dimensões Padrão
Diâmetro nominal 5 mm
Tipo de vedação no espigão aparafusado Revestimento
Posição de instalação Nos dois lados
Princípio construtivo Princípio push-pull
Faixa completa de temperatura da pressão operacional -0,95 … 6 bar
Pressão de trabalho dependente da temperatura -0,95 … 14 bar
Classificação marítima ver certificado
Meio operacional Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
Água conforme declaração do fabricante
Observação sobre meio operacional e do piloto Permite operação com lubrificação
Classe de resistência à corrosão KBK 1 – Resistência à corrosão baixa
Temperatura ambiente -10 … 80 °C
Peso do produto 15 g
Conexão pneumática 1 Rosca externa R1/4
Conexão pneumática 2 para tubos com diâmetro externo de 6 mm
Cor do anel de soltura azul
Observações sobre material Conforme RoHS
Material do corpo Latão niquelado
Material do anel de desengate POM
Material das vedações da tubulação NBR
Material da garra de retenção do tubo Aço alta liga, inoxidável
