Especificações Técnicas

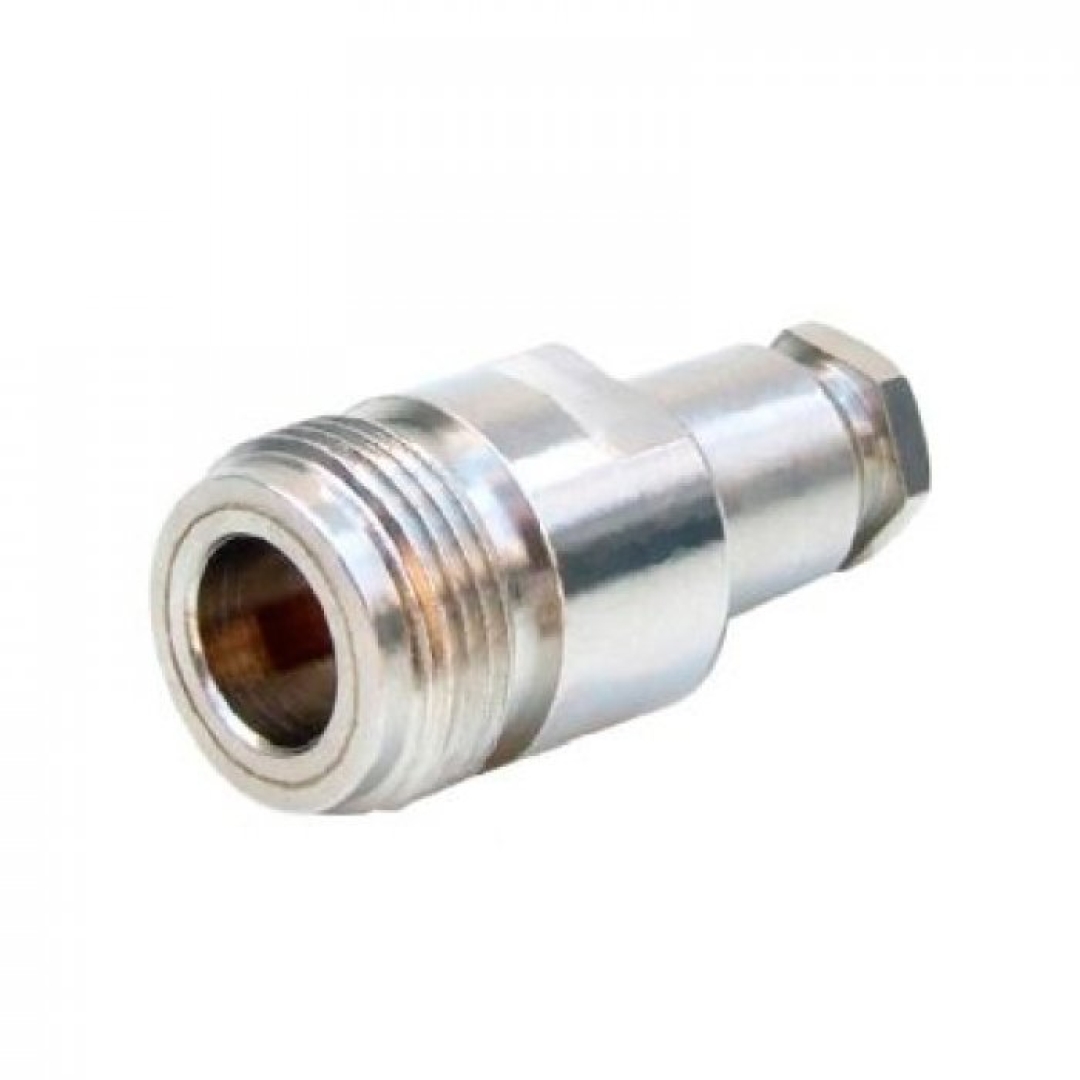

CONECTOR N FÊMEA PRENSA CABO PARA CABO RG 58 PINO AVULSO. CONECTORES DA SÉRIE NOS CONECTORES DA SÉRIE N DE 50 O SAO FABRICADOS DE ACORDO COM A NORMA IEC 169-16 E MIL-55339. É UM CONECTOR DE RF ROSCA USADO PARA UNIR CABOS COAXIAIS. FOI UMA DAS PRIMEIRAS LIGAÇOES DE MICROONDAS CAPAZ DE TRANSPORTAR SINAIS DE FREQÜÊNCIA, E FOI INVENTADO EM 1940 POR PAUL NEILL DA BELL LABS, DA QUAL O CONECTOR É NOMEADO. ESTA SÉRIE É AMPLAMENTE UTILIZADA NA INFRA-ESTRUTURA DE TERRA MOVEL, DADOS SEM FIO, PAGING E SISTEMAS CELULARES. ESPECIFICAÇOES ELÉTRICAS IMPEDÂNCIA: 50/75 OHMSFREQUÊNCIA: 0-11 GHZTENSAO: 1500 V PICORIGIDEZ DIELÉTRICA: 2500 V RMSVSWR: 1,3 MAX. NA FAIXA 0-11 GHZ RESISTÊNCIA DE CONTATO*CENTRAL 1,0 MOHM*EXTENSO 0,2 MOHM*CORPO 0,1 MOHMFUGA DE RF: -90 DB MINIMO EM 3 GHZPERDA POR INSERÇAO 0,2 DB MÁXIMO EM 10 GHZRESISTÊNCIA DE ISOLAÇAO: 5 GOHMS (MINIMO) MONTAGEMCONTATO CENTRAL: CLIMPADO OU SOLDADOPRENSA – CABO: PORCA E BUCHA PARA BLINDAGEM ESPECIFICAÇOES MECÂNICAS DESCRIÇAO MATERIAL TRATAMENTOCONTATOS FÊMEA BRONZE BZ 3444 OUROCONTATOS MACHO LATAO OUROCORPOS LATAO NIQUELISOLANTES TEFLON PTFEVEDAÇAO BORRACHA • SÉRIE: N• DESCRIÇAO: CONECTOR FÊMEA• FORMA: RETO• CABOS: RG/RGC-58• FIXAÇAO DO CABOS: SOLDA• CONTATO: FÊMEA N-C58ZF ZATECH CONECTOR N FEMEA PARA CABO RGC-58 TAGS DE N-C58ZF: N-C58ZF, 200-723, NC58ZF, CONECTOR N FEMEA RG58, CONECTOR N FÊMEA RG58, N-FEMEA, CN-058F, N C58ZF, N-F, N-FEMALE, N-TYPE, N FEMALE CLAMP, NCONNFEMALE, CONECTOR N FÊMEA RG58 PRENSA CABO, CONECTOR N FÊMEA PARA CABO RGC 58, CONECTOR N FÊMEA RGC58 MC, OEM, ZATECH
