Especificações Técnicas

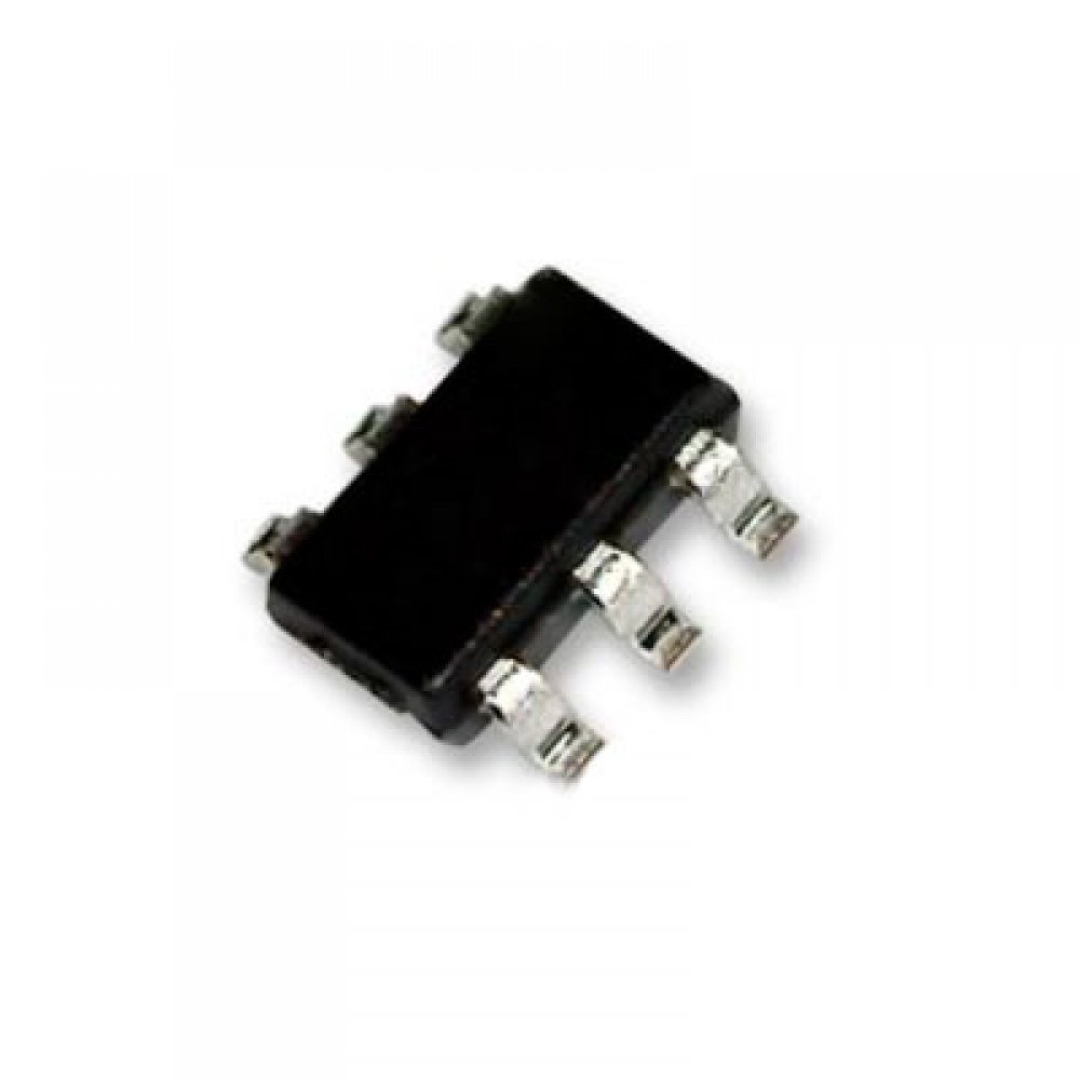

OUTROS PART NUMBERS PARA ESTE COMPONENTE: 27=H7F, RT6255AHGJ6F, RT6255A, RT6255B BUCK CI REGULADOR DE CHAVEAMENTO POSITIVO AJUSTÁVEL 0,6V 1 SAÍDA 5A SOT-23-6 FINO, TSOT-23-6   THE RT6255A/B IS A HIGH-PERFORMANCE, SYNCHRONOUS STEPDOWN DC-DC CONVERTER THAT CAN DELIVER UP TO 5A OUTPUT CURRENT FROM A 4.5V TO 18V INPUT SUPPLY. THE DEVICE INTEGRATES LOW RDS(ON) POWER MOSFETS, ACCURATE 0.6V REFERENCE AND AN INTEGRATED DIODE OF BOOTSTRAP CIRCUIT TO OFFER A VERY COMPACT SOLUTION.   THE RT6255A/B ADOPTS ADVANCED CONSTANT ON-TIME (ACOTTM) CONTROL ARCHITECTURE THAT PROVIDES ULTRAFAST TRANSIENT RESPONSE AND FURTHER REDUCES THE EXTERNALCOMPONENT COUNT. IN STEADY STATES, THE ACOTTM OPERATES IN NEARLY CONSTANT SWITCHING FREQUENCY OVER LINE, LOAD AND OUTPUT VOLTAGE RANGES AND MAKES THE EMI FILTER DESIGN EASIER. THE DEVICE OFFERS INDEPENDENT ENABLE CONTROL INPUT PIN AND POWER GOOD INDICATOR (TSOT23-8 ONLY) FOR EASILY SEQUENCE CONTROL.   TO CONTROL THE INRUSH CURRENT DURING THE STARTUP, THE DEVICE PROVIDES A FIXED 1.5MS SOFT-START UP. FULLY PROTECTION FEATURES ARE ALSO INTEGRATED IN THE DEVICE INCLUDING THE CYCLE-BY-CYCLE CURRENT LIMIT CONTROL, UVP, INPUT UVLO AND OTP. THE RT6255A/B IS AVAILABLE IN THE TSOT-23-6 (FC) AND TSOT-23-8 (FC) PACKAGE.       CONFIGURAÇÃO DE SAÍDA POSITIVO TOPOLOGIA BUCK TIPO DE SAÍDA AJUSTÁVEL NÚMERO DE SAÍDAS 1 TENSÃO - ENTRADA (MÍN.) 4,5V TENSÃO - ENTRADA (MÁX.) 18V TENSÃO - SAÍDA (MÍN./FIXA) 0,6V TENSÃO - SAÍDA (MÁX.) 5V CORRENTE - SAÍDA 5A FREQUÊNCIA - CHAVEAMENTO 500KHZ RETIFICADOR SÍNCRONO SIM TEMPERATURA DE OPERAÇÃO -40°C A 85°C (TA) TIPO DE MONTAGEM MONTAGEM EM SUPERFÍCIE PACOTE / INVÓLUCRO SOT-23-6 FINO, TSOT-23-6 INVÓLUCRO DO DISPOSITIVO FORNECIDO TSOT-23-6 (FC) RT6255A CI REGULADOR BUCK AJUSTAVEL 5A TSOT23-6 MAIORES DETALHES DE RT6255A NO SITE DO FABRICANTE: HTTPS://WWW.RICHTEK.COM/ASSETS/PRODUCT_FILE/RT6255A=RT6255B/DS6255AB-03.PDF TAGS DE RT6255A: 27=H7F, 27H7F, RT6255AHGJ6F, RT6255A, RT6255B, CI REGULADOR DE TENSAO BOOMBOX2, CI 6 PINOS BOOMBOX 2, CI REGULADOR DE VOLTAGEM BOOMBOX2, CI DE CHARGER BOOMBOX 2, CI DE CARGA PLACA B-2088, 20191210 V1.0, 43001038, IC CHARGER JBL BOOMBOX II, IC CHARGER JBL BOOMBOX 2, CHARGER IC JBL BOOMBOX 43001038, CI 6 TERMINAIS PLACA BOOMBOX 2, TRANSISTOR 6 PINOS BOOMBOX 2

Informações Adicionais
