Especificações Técnicas

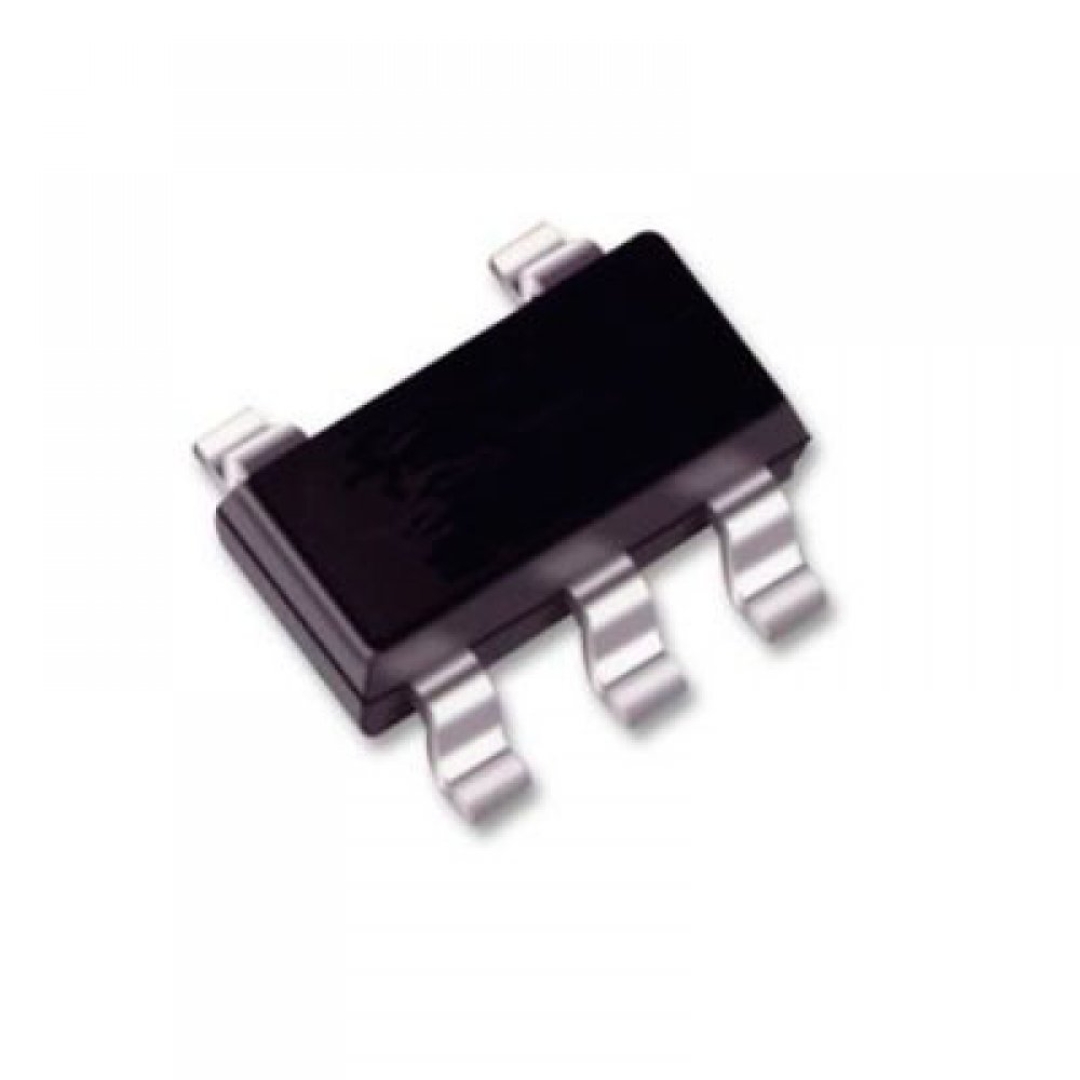

OUTROS PART NUMBERS PARA ESTE COMPONENTE: MC74VHC, MC74VHC1G08, SN74AHC1G08DCKR THE MC74VHC1G08 / MC74VHC1GT08 IS A SINGLE 2 INPUT AND GATE IN TINY FOOTPRINT PACKAGES. THE MC74VHC1G08 HAS CMOS-LEVEL INPUT THRESHOLDS THE MC74VHC1GT08 HAS TTL-LEVEL INPUT THRESHOLDS. THE INPUT STRUCTURES PROVIDE PROTECTION WHEN VOLTAGES UP TO 5.5 V ARE APPLIED, REGARDLESS OF THE SUPPLY VOLTAGE. THIS ALLOWS THE DEVICE TO BE USED TO INTERFACE 5 V CIRCUITS TO 3 V CIRCUITS.   SOME OUTPUT STRUCTURES ALSO PROVIDE PROTECTION WHEN VCC = 0 V AND WHEN THE OUTPUT VOLTAGE EXCEEDS VCC. THESE INPUT AND OUTPUT STRUCTURES HELP PREVENT DEVICE DESTRUCTION CAUSED BY SUPPLY VOLTAGE - INPUT/OUTPUT VOLTAGE MISMATCH, BATTERY BACKUP, HOT INSERTION, ETC.   FEATURES - DESIGNED FOR 2.0 V TO 5.5 V VCC OPERATION - 3.5 NS TPD AT 5 V (TYP) - INPUTS/OUTPUTS OVER-VOLTAGE TOLERANT UP TO 5.5 V - IOFF SUPPORTS PARTIAL POWER DOWN PROTECTION - SOURCE/SINK 8 MA AT 3.0 V - AVAILABLE IN SC-88A, SC-74A, TSOP-5, SOT-953 AND UDFN6 PACKAGES - CHIP COMPLEXITY - NLV PREFIX FOR AUTOMOTIVE AND OTHER APPLICATIONS REQUIRING UNIQUE SITE AND CONTROL CHANGE REQUIREMENTS; AEC-Q100 QUALIFIED AND PPAP CAPABLE - THESE DEVICES ARE PB-FREE, HALOGEN FREE/BFR FREE AND ARE ROHS COMPLIANT       FABRICANTE: ONSEMI CATEGORIA DE PRODUTO: PORTAS LÓGICAS     PRODUTO: SINGLE-FUNCTION GATE FUNÇÃO LÓGICA: AND FAMÍLIA LÓGICA: 74VHC NÚMERO DE GATES: 1 GATE NÚMERO DE LINHAS DE ENTRADA: 2 INPUT NÚMERO DE LINHAS DE SAÍDA: 1 OUTPUT CORRENTE DE SAÍDA DE ALTO NÍVEL: - 8 MA CORRENTE DE SAÍDA DE NÍVEL BAIXO: 8 MA TEMPO DE RETARDO DE PROPAGAÇÃO: 12.3 NS TENSÃO DE ALIMENTAÇÃO - MÁX: 5.5 V TENSÃO DE ALIMENTAÇÃO - MÍN: 2 V TEMPERATURA OPERACIONAL MÍNIMA: - 55 C TEMPERATURA OPERACIONAL MÁXIMA: 125 C ESTILO DE MONTAGEM: SMD/SMT CAIXA / GABINETE: SC-88A-5 EMBALAGEM: REEL EMBALAGEM: CUT TAPE EMBALAGEM: MOUSEREEL MARCA: ONSEMI FUNÇÃO: AND ALTURA: 1 MM COMPRIMENTO: 2.2 MM TIPO DE LÓGICA: 2-INPUT AND TENSÃO DE ALIMENTAÇÃO OPERACIONAL: 2.5 V, 3.3 V, 5 V TIPO DE PRODUTO: LOGIC GATES SÉRIE: MC74VHC1G08 MC74VHC1G08DFT2G CI PORTA LÓGICA AND 1CH 2 ENTRADAS (KIT 10 UND) MAIORES DETALHES DE MC74VHC1G08DFT2G NO SITE DO FABRICANTE: HTTPS://WWW.ONSEMI.COM/PDF/DATASHEET/MC74VHC1G08-D.PDF TAGS DE MC74VHC1G08DFT2G: SN74AHC1G08DCKR, MC74VHC1G08, MC74VHC1G08DFT2G, MC74VHC1, 74VHC1, MC74VHC, MC74VHC1GT08, 74VHC, PORTA LOGICA 5 TERMINAIS, CI V2 5 TERMINAIS, CI V2 5 TERMINAIS, CI V2 CINCO TERMINAIS, PORTA LOGICA AND 5 PINOS, CI PORTA LOGICA 5 PINOS, CI PORTA LOGICA DIGITAL AND, CI AND DIGITAL, CI DE PORTA LOGICA DIGITAL AND, CI PORTA AND 5 PINOS

Informações Adicionais
