Especificações Técnicas

IT66317 É UM BUFFER DE RETEMPORIZAÇÃO HDMI 2.0 DE ENTRADA ÚNICA E SAÍDA ÚNICA QUE SUPORTA UMA TAXA DE SINALIZAÇÃO DE ATÉ 6,0 GBPS. É COMPATÍVEL COM A ESPECIFICAÇÃO HDMI 2.0A MAIS RECENTE E COMPATÍVEL COM VERSÕES ANTERIORES DA ESPECIFICAÇÃO HDMI1.4. COM CAPACIDADE DE 6,0 GBPS, O IT66317 PODE SUPORTAR FLUXO DE CONTEÚDO DE RESOLUÇÃO ULTRA-ALTA, COMO O FORMATO 4KX2K@60HZ. EM TAXAS DE DADOS EXTREMAMENTE ALTAS COMO ESSA, A QUALIDADE DO SINAL CAI SIGNIFICATIVAMENTE COM O RASTREAMENTO DA PLACA OU COMPRIMENTO DO CABO ESTENDIDO, TORNANDO NECESSÁRIO UM BUFFER DE REPROGRAMAÇÃO ADICIONAL EM MUITOS SISTEMAS.

O IT66317 EQUALIZA O SINAL TMDS DE ENTRADA PARA O NÍVEL IDEAL E ENVIA DADOS REPROGRAMADOS PARA COLETORES DOWNSTREAM. A ACLAMADA TECNOLOGIA DE EQUALIZAÇÃO DA ITE TECH. INC. FORNECE SUPORTE PARA CABOS HDMI LONGOS OU DE BAIXA QUALIDADE, MESMO NAS VELOCIDADES MAIS ALTAS. AS TERMINAÇÕES DE ENTRADA DAS ENTRADAS E SAÍDAS DO TMDS E OS NÍVEIS DE CORRENTE SÃO REMOVÍVEIS E PROGRAMÁVEIS.

O BUFFER DDC ATIVO É EMPREGADO NO IT66317 PARA ISOLAR COMPLETAMENTE O CARREGAMENTO DDC DOWNSTREAM DA FONTE UPSTREAM, A COMUNICAÇÃO NO BARRAMENTO DDC NÃO É AFETADA, INCLUINDO O RECURSO DE SOLICITAÇÃO DE LEITURA REVERSA DEFINIDO EM HDMI2.0.

COM MCU E FLASH INCORPORADOS, O IT66317 É FÁCIL DE SER PROGRAMADO ATRAVÉS DA INTERFACE ISP, E O MCU CONTROLA O IT66317 VIA INTERFACE SERIAL I2C, PCSCL/PCSDA AUTOMATICAMENTE, PODE REDUZIR OS ESFORÇOS DE DESENVOLVIMENTO E PROGRAMAÇÃO DO CLIENTE E NÃO PRECISA DE FLASH E MCU EXTERNOS, PODE ECONOMIZE O CUSTO DA LISTA TÉCNICA E O TAMANHO DA PLACA.

COMPATÍVEL COM AS ESPECIFICAÇÕES HDMI 2.0 E HDMI 1.X.
- TAXA DE DADOS SERIAL DE ATÉ 6,0 GBPS, CAPAZ DE SUPORTAR FORMATO 4K/2K DE RESOLUÇÃO ULTRA-ALTA A 60 HZ.
- A CAPACIDADE DE REPROGRAMAÇÃO PERMITE SINAIS REGENERADOS LIMPOS PARA TRANSMISSÃO.
- SUPORTA ACOPLAMENTO AC NAS ENTRADAS TMDS PARA MUDANÇA DE NÍVEL.
- REPETIDOR DDC ATIVO INTEGRADO PARA ISOLAR O CARREGAMENTO DO CANAL DDC DE BACKEND.
- SUPORTE A SOLICITAÇÃO DE LEITURA HDMI2.0.
- EQUALIZAÇÃO DE ENTRADA ADAPTÁVEL E PROGRAMÁVEL COM SUPORTE PARA CABOS LONGOS E CURTOS.
- NÍVEL DE CORRENTE DE SAÍDA TMDS AUTOCALIBRADO E PROGRAMÁVEL, COM PRÉ-ÊNFASE DE SAÍDA OPCIONAL E TERMINAÇÃO DE FONTE.
- REGULADOR DE ENERGIA INTEGRADO CAPAZ DE CONVERTER ENTRADA DE ENERGIA DE 3,3 V ~ 1,2 V EM SAÍDA DE 1,0 V, FACILITANDO SISTEMAS QUE NÃO FORNECEM ENERGIA DE 1,0 V.
- REGISTROS INCORPORADOS DO ADAPTADOR DE CABO DA PORTA DE EXIBIÇÃO DE MODO DUPLO PARA DISPOSITIVOS DE ORIGEM PARA DETERMINAR A CAPACIDADE DE SAÍDA.
- MCU INCORPORADO COM FLASH PARA CONTROLE DE SOFTWARE AUTOMATICAMENTE PARA REDUZIR O ESFORÇO DE PROGRAMAÇÃO DO CLIENTE. .
- RECURSO DE ECONOMIA AUTOMÁTICA DE ENERGIA PARA ECONOMIZAR ENERGIA QUANDO O DISPOSITIVO DOWNSTREAM NÃO ESTÁ PRESENTE OU O DISPOSITIVO DE ORIGEM NÃO ESTÁ TRANSMITINDO DADOS EM ALTA VELOCIDADE.
- PROTEÇÃO ESD HBM ATÉ 6KV
- PACOTE QFN 6X6 DE 48 PINOS
- COMPATÍVEL COM ROHS (100% VERDE DISPONÍVEL)

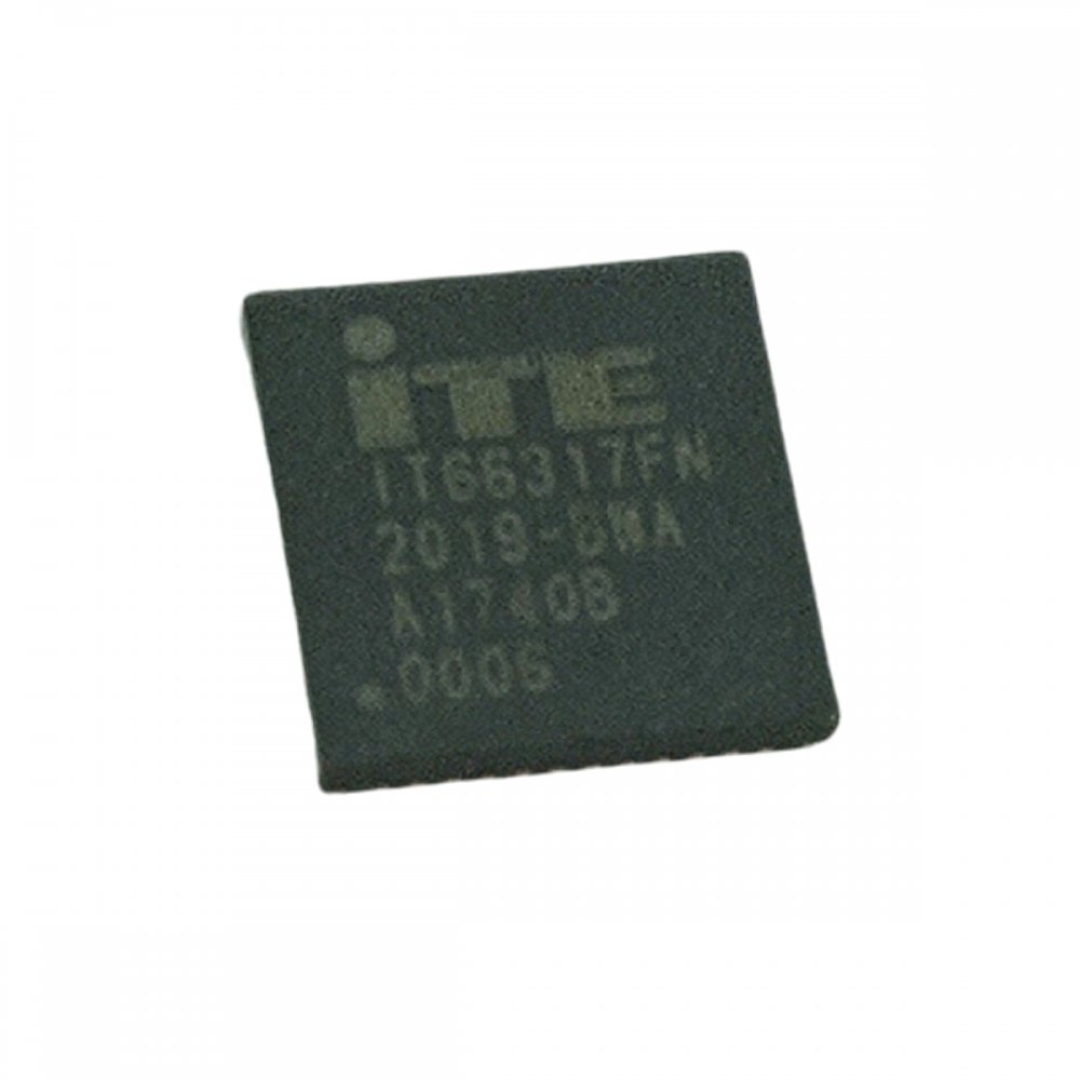

IT66317FN CI HDMI 2.0 6.0GBPS RETEMPORIZADOR BUFFER
