Especificações Técnicas

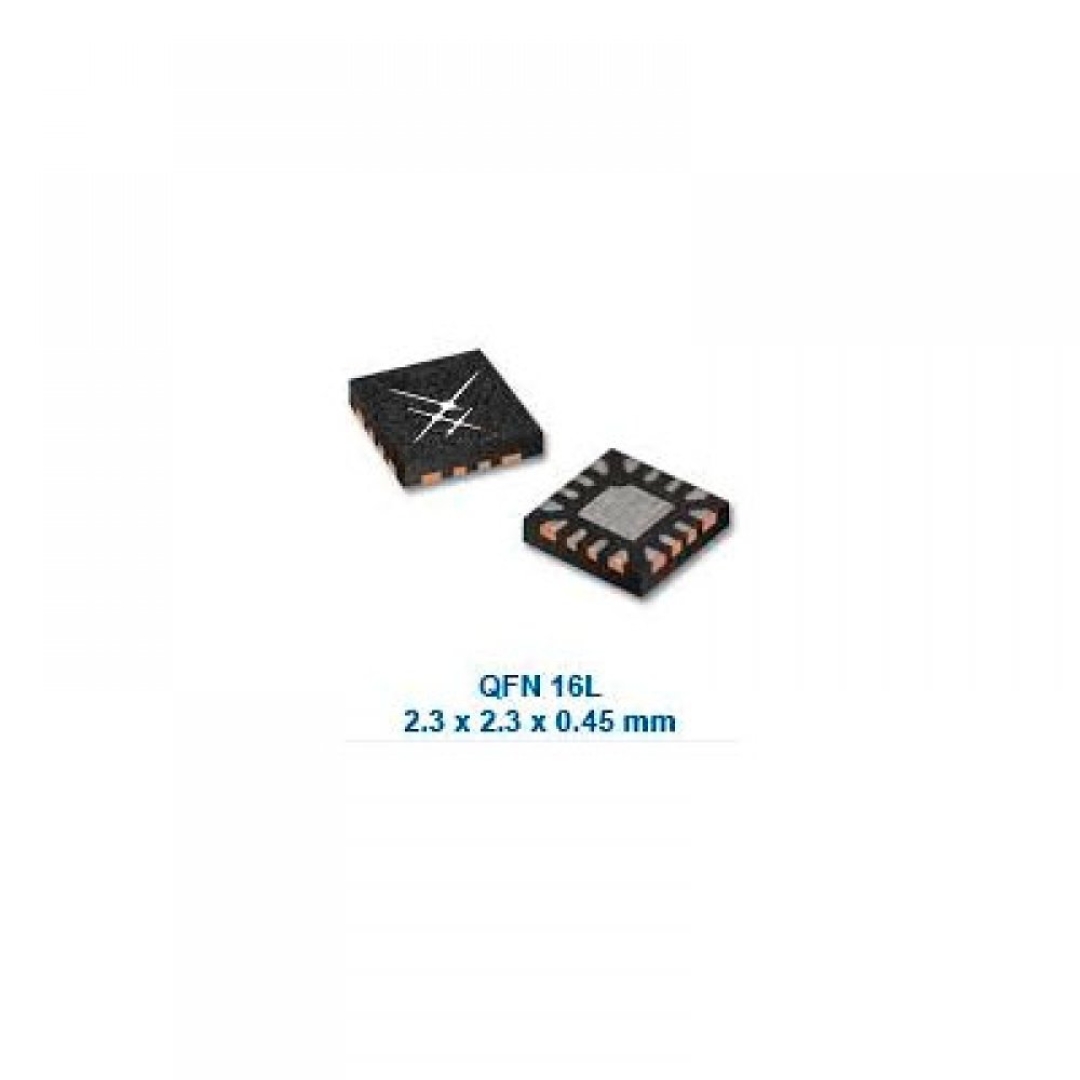

SKY13397-388LF: 0.1 TO 3.0GHZ DP5T SWITCH   O SKY13397-388LF É UM SWITCH BIPOLAR DE CINCO LANCES (DP5T) PROJETADO PARA APLICAÇÕES DE COMUTAÇÃO DE ALTA POTÊNCIA E BANDA LARGA QUE EXIGEM BAIXOS HARMÔNICOS E BAIXA PERDA DE INSERÇÃO. O SWITCH É OTIMIZADO PARA APLICATIVOS 3G WCDMA.  O SKY13397-388LF POSSUI LÓGICA INTEGRADA QUE USA APENAS DUAS LINHAS DE CONTROLE PARA OPERAÇÃO DO INTERRUPTOR. O BAIXO CONSUMO DE CORRENTE DO DISPOSITIVO O TORNA MUITO ADEQUADO PARA APLICAÇÕES OPERADAS POR BATERIA.  A CHAVE É FABRICADA USANDO UM PROCESSO DE PONTA DE SILICONE SOBRE ISOLADOR (SOI) E É FORNECIDA EM UM PACOTE COMPACTO QUAD FLAT NO-LEAD (QFN) DE 2,3 X 2,3 MM.     CARACTERÍSTICAS TÉCNICAS FAIXA DE FREQUÊNCIA DE BANDA LARGA: 0,1 A 3,0GHZ ALTO IP0.1DB: 38 DBM BAIXA PERDA DE INSERÇÃO: 0,35 DB A 1,0GHZ E 0,4 DB A 2,0GHZ ALTO ISOLAMENTO: >30 DB A 1,0GHZ E 2,0GHZ FAIXA DE VOLTAGEM OPERACIONAL DA BATERIA: 2,5 A 5,0 V PACOTE PEQUENO, QFN (16 PINOS, 2,3 X 2,3 MM) (MSL1, 260 C POR JEDEC J-STD-020) APLICAÇÃO COMUTADORES DE BANDA DE DISTRIBUIÇÃO WCDMA BANDA LARGA, INTERRUPTORES DE ALTA POTÊNCIA INTERRUPTORES DE SINTONIA DE ANTENA SKY3397 CI CHAVE DE 2 POLOS PARA BANDA LARGA DE 0.1 A 3GHZ MAIORES DETALHES DE SKY3397 NO SITE DO FABRICANTE: HTTPS://WWW.SKYWORKSINC.COM/PRODUCTS/SWITCHES/SKY13397-388LF TAGS DE SKY3397: SKY13397-388LF, SKY 3397, SK41602-1, OPTIMIZADO PARA 3G WCDMAS

Informações Adicionais
