Especificações Técnicas

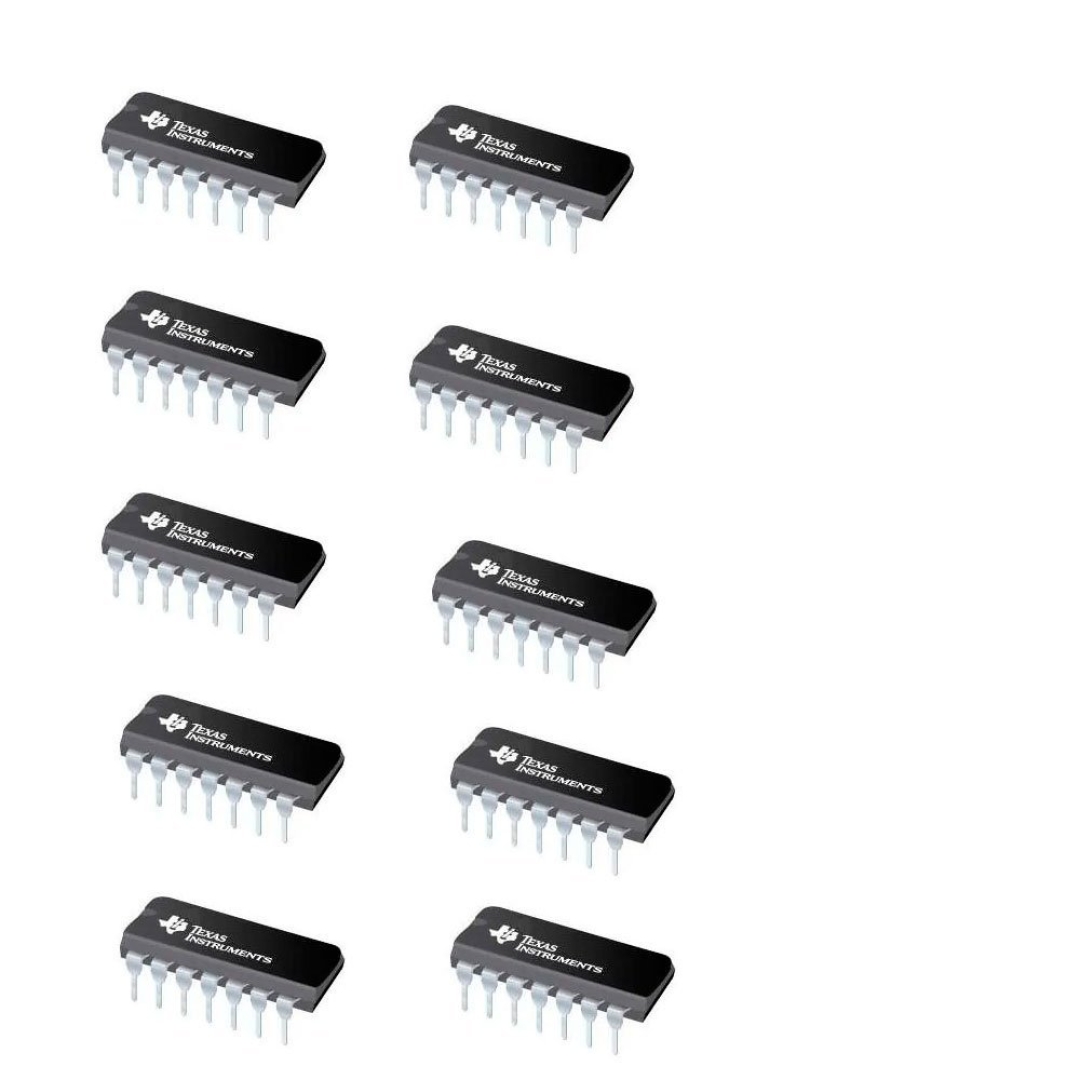

ESPECIFICAÇÕES: - LM324N  - 4 AMPLIFICADORES OPERACIONAIS INDEPENDENTES - TENSÃO DE ALIMENTAÇÃO ASSIMÉTRICA: ENTRE 3 V E 32 V -  TENSÃO DE ALIMENTAÇÃO SIMÉTRICA: VCC : ENTRE 1,5 V E 16 V E VCC -: ENTRE -1,5 V E -16 V - GANHO DC : 100 V/MV - TEMPERATURA DE OPERAÇÃO: ATÉ 70 °C - TEMPERATURA DE ARMAZENAMENTO: -65 °C A 150 °C - ENCAPSULAMENTO: DIP / PDIP - PINOS: 14 - DIMENSÕES: 19 MM X 6 MM       MANUFACTURER: TEXAS INSTRUMENTS PRODUCT CATEGORY: OPERATIONAL AMPLIFIERS - OP AMPS     MOUNTING STYLE: THROUGH HOLE PACKAGE / CASE: PDIP-14 NUMBER OF CHANNELS: 4 CHANNEL SUPPLY VOLTAGE - MAX: 32 V GBP - GAIN BANDWIDTH PRODUCT: 1.2 MHZ OUTPUT CURRENT PER CHANNEL: 20 MA SR - SLEW RATE: 500 MV/US VOS - INPUT OFFSET VOLTAGE: 7 MV SUPPLY VOLTAGE - MIN: 3 V MINIMUM OPERATING TEMPERATURE: 0 C MAXIMUM OPERATING TEMPERATURE: 70 C IB - INPUT BIAS CURRENT: 250 NA OPERATING SUPPLY CURRENT: 175 UA SHUTDOWN: NO SHUTDOWN CMRR - COMMON MODE REJECTION RATIO: 80 DB EN - INPUT VOLTAGE NOISE DENSITY: 35 NV/SQRT HZ SERIES: LM324 PACKAGING: TUBE AMPLIFIER TYPE: GENERAL PURPOSE AMPLIFIER BRAND: TEXAS INSTRUMENTS DUAL SUPPLY VOLTAGE: /- 3 V, /- 5 V, /- 9 V FEATURES: STANDARD AMPS HEIGHT: 4.57 MM INPUT TYPE: RAIL-TO-RAIL IOS - INPUT OFFSET CURRENT: 150 NA LENGTH: 19.3 MM MAXIMUM DUAL SUPPLY VOLTAGE: /- 16 V MINIMUM DUAL SUPPLY VOLTAGE: /- 1.5 V OPERATING SUPPLY VOLTAGE: 3 V TO 32 V, /- 1.5 V TO /- 16 V PRODUCT: OPERATIONAL AMPLIFIERS PRODUCT TYPE: OP AMPS - OPERATIONAL AMPLIFIERS PSRR - POWER SUPPLY REJECTION RATIO: 100 DB LM324N CI AMPLIFICADOR OPERACIONAL PDIP-14 MAIORES DETALHES DE LM324N NO SITE DO FABRICANTE: HTTPS://WWW.TI.COM/LIT/DS/SNOSC16D/SNOSC16D.PDF TAGS DE LM324N: LM342N, LM344D, LM2902-N, LM2902, LM224N, AMPLIFICADOR OPERACIONAL, CIRCUITO INTEGRADO LM324, LM324, LM324N, LM324N CI AMPLIFICADOR OPERACIONAL

Informações Adicionais
