Especificações Técnicas

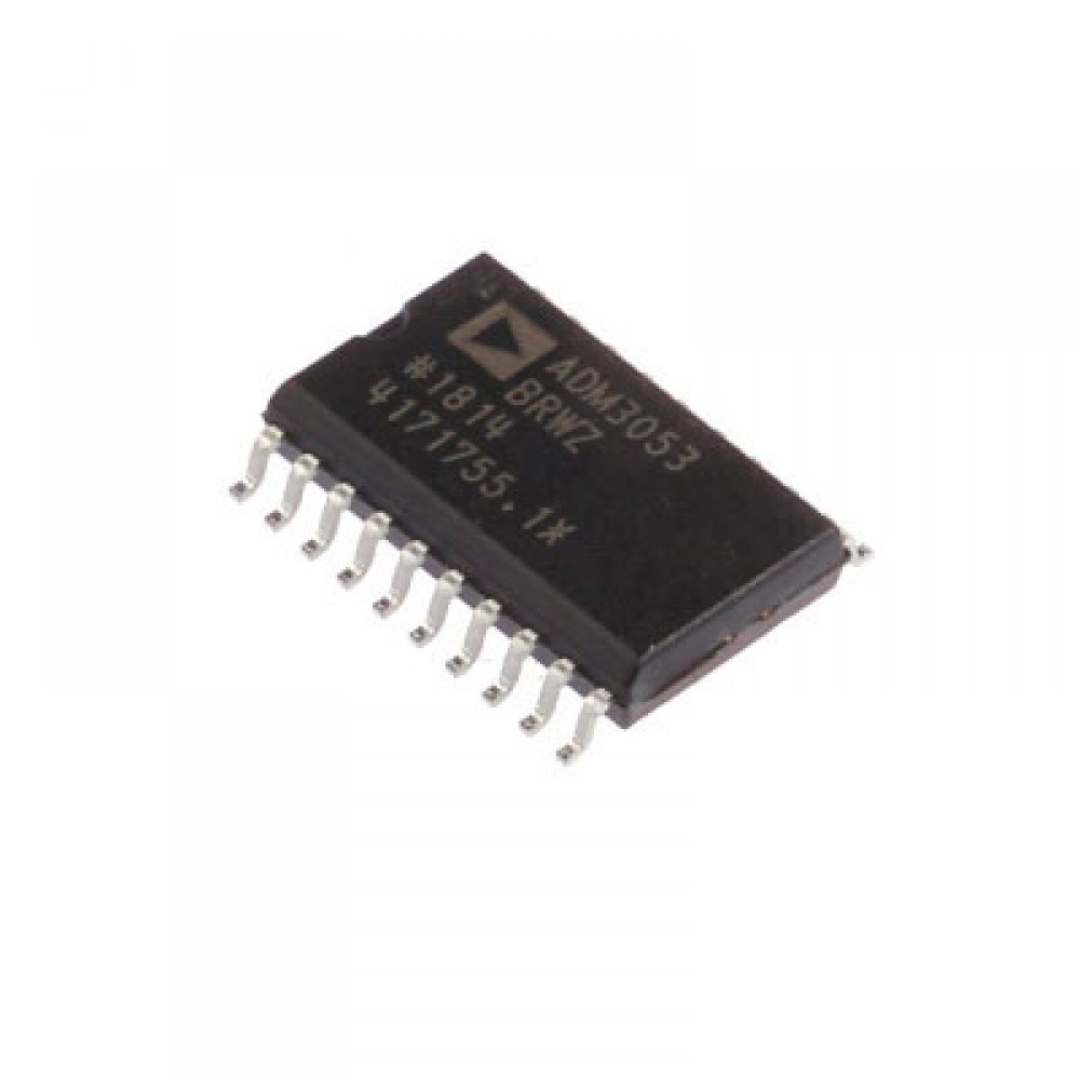

OUTROS PART NUMBERS PARA ESTE COMPONENTE: ADM3053BRWZ-REEL7, ADM3053BRWZ O ADM3053 É UM TRANSCEPTOR DE CAMADA FÍSICA DE REDE DE ÁREA DE CONTROLADOR (CAN) ISOLADO COM UM REGULADOR LINEAR INTEGRADO V . O ADM3052 ESTÁ EM CONFORMIDADE COM O PADRÃO ISO 11898.   O DISPOSITIVO EMPREGA A TECNOLOGIA ANALOG DEVICES, INC., I COUPLER PARA COMBINAR UM ISOLADOR DE 3 CANAIS, UM TRANSCEPTOR CAN E UM REGULADOR LINEAR EM UM ÚNICO PACOTE. A ALIMENTAÇÃO É ISOLADA ENTRE UMA ÚNICA FONTE DE 3,3 V OU 5 V EM V DD1 , O LADO LÓGICO, E UMA ÚNICA FONTE DE 24 V FORNECIDA EM V   , O LADO DO BARRAMENTO.   O ADM3052 CRIA UMA INTERFACE ISOLADA ENTRE O CONTROLADOR DE PROTOCOLO CAN E O BARRAMENTO DA CAMADA FÍSICA.  CAPAZ DE OPERAR EM TAXAS DE DADOS DE ATÉ 1 MBPS. O DISPOSITIVO POSSUI PROTEÇÃO CONTRA FALHA DE FIAÇÃO INTEGRADA NOS PINOS DO BARRAMENTO, V   , V  , CANH E CANL.   O DISPOSITIVO POSSUI RECURSOS DE LIMITAÇÃO DE CORRENTE E DESLIGAMENTO TÉRMICO PARA PROTEGER CONTRA CURTOSCIRCUITOS DE SAÍDA E SITUAÇÕES EM QUE O BARRAMENTO PODE ENTRAR EM CURTO COM O TERRA OU TERMINAIS DE ENERGIA. A PEÇA É TOTALMENTE ESPECIFICADA NA FAIXA DE TEMPERATURA INDUSTRIAL E ESTÁ DISPONÍVEL EM UM PACOTE SOIC DE CORPO LARGO DE 16 DERIVAÇÕES.   FORMULÁRIOS BARRAMENTOS DE DADOS CAN REDES DE CAMPO INDUSTRIAIS APLICAÇÕES DEVICENET   FEATURES: 5 KV RMS ISOLATED CAN TRANSCEIVER INTEGRATED V LINEAR REGULATOR BUS SIDE POWERED BY V  AND V 11 V TO 25 V OPERATION ON V 5 V OR 3.3 V OPERATION ON VDD1 COMPLIES WITH ISO 11898 STANDARD HIGH SPEED DATA RATES UP TO 1 MBPS SHORTCIRCUIT PROTECTION ON BUS PINS INTEGRATED BUS MISWIRE PROTECTION UNPOWERED NODES DO NOT DISTURB THE BUS 110 OR MORE NODES ON THE BUS THERMAL SHUTDOWN PROTECTION HIGH COMMONMODE TRANSIENT IMMUNITY: >25 KV/S SAFETY AND REGULATORY APPROVALS UL RECOGNITION: 5000 VRMS FOR 1 MINUTE PER UL 1577 VDE CERTIFICATES OF CONFORMITY DIN V VDE V 088410 (VDE V 088410):200612 VIORM  846 V PEAK INDUSTRIAL OPERATING TEMPERATURE RANGE: 40C TO 85C WIDE BODY, 16LEAD SOIC PACKAGE ADM3053 CI ADM3053BRWZ CAN INTERFACE 2.5KVRMS SMD SOIC-20 MAIORES DETALHES DE ADM3053 NO SITE DO FABRICANTE: HTTPS://WWW.ANALOG.COM/EN/PRODUCTS/ADM3052.HTML TAGS DE ADM3053: BARRAMENTO CAN, USB TO CAN INTERFACE, CI CAN USB, CONVERSOR USB CAN, MÓDULO ADM3053, MODULO CAN, CAN FD TRANSCEIVER, ADM3053, ADM3053BRWZ, CAN INTERFACE IC 2.5KVRMS SIGNAL + POWER ISO CAN XCVR, CAN INTERFACE IC, CAN CONTROLLER, DIGITAL ISOLATOR, TRANSCEIVER, ADM3053BRWZ-REEL7, LFLPB1M101223, TRANSCEPTOR CAN, BARRAMENTO DE DADOS CAN, APLICAÇÕES DEVICENET, 5KV RMS ISOLATED CAN TRANSCEIVER, EVAL-ADM3053EBZ, ADM3053BRWZ, ADM3053B, ADM3053BR, ADM3053BRW, ADM3053, ADM3053 BRWZ, ADM2582EBRWZ, ADM2587EBRWZ, ADM3251EARWZ, ADM3053, ADM2582, ADM2587, ADM3251, ISOLATED CONTROLLER AREA NETWORK
