Especificações Técnicas

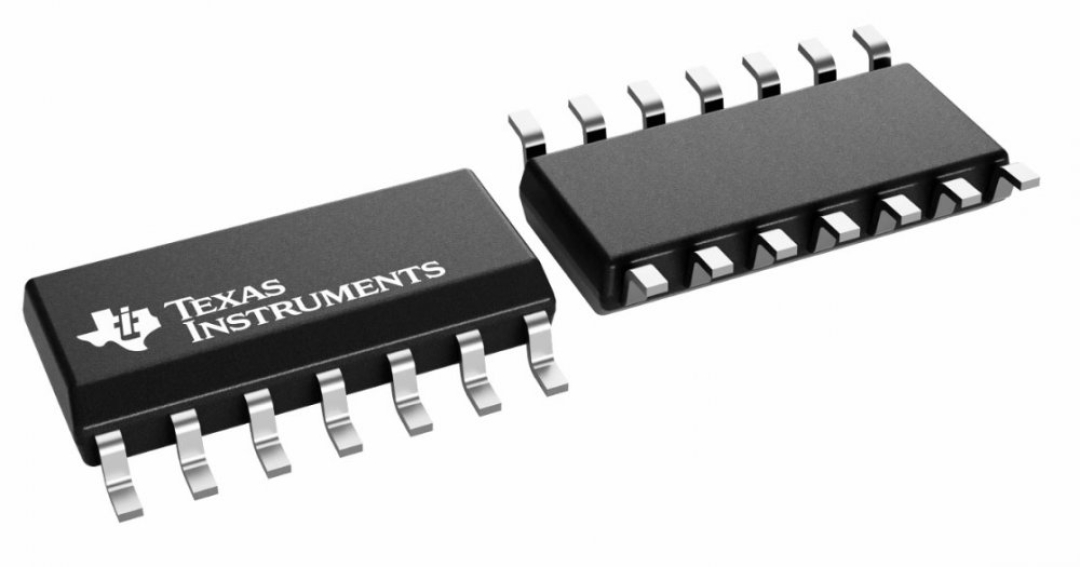

OUTROS PART NUMBERS PARA ESTE COMPONENTE: TLC2274AM, TLC2274A-EP, 2274AC O TLC2272 E O TLC2274 SÃO AMPLIFICADORES OPERACIONAIS DUPLOS E QUÁDRUPLOS DA TEXAS INSTRUMENTS. AMBOS OS DISPOSITIVOS EXIBEM DESEMPENHO DE SAÍDA RAILTORAIL PARA AUMENTAR A FAIXA DINÂMICA EM APLICAÇÕES DE ALIMENTAÇÃO ÚNICA OU DIVIDIDA. A FAMÍLIA TLC227X OFERECE 2 MHZ DE LARGURA DE BANDA E 3 V/S DE TAXA DE VARIAÇÃO PARA APLICAÇÕES DE ALTA VELOCIDADE. ESSES DISPOSITIVOS OFERECEM DESEMPENHO CA COMPARÁVEL, COM MELHOR RUÍDO, TENSÃO DE DESLOCAMENTO DE ENTRADA E DISSIPAÇÃO DE ENERGIA DO QUE OS AMPLIFICADORES OPERACIONAIS CMOS EXISTENTES. O TLC227X TEM UMA TENSÃO DE RUÍDO DE 9 NV/ HZ , DUAS VEZES MENOR DO QUE AS SOLUÇÕES CONCORRENTES.   A FAMÍLIA DE DISPOSITIVOS TLC227X, EXIBINDO ALTA IMPEDÂNCIA DE ENTRADA E BAIXO RUÍDO, É EXCELENTE PARA CONDICIONAMENTO DE PEQUENOS SINAIS PARA FONTES DE ALTA IMPEDÂNCIA, COMO TRANSDUTORES PIEZOELÉTRICOS. DEVIDO AOS NÍVEIS DE DISSIPAÇÃO DE MICROPOTÊNCIA, ESSES DISPOSITIVOS FUNCIONAM BEM EM MONITORAMENTO PORTÁTIL E APLICAÇÕES DE SENSORIAMENTO REMOTO. ALÉM DISSO, O RECURSO DE SAÍDA RAILTORAIL, COM FONTES SIMPLES OU DIVIDIDAS, TORNA ESSA FAMÍLIA UMA ÓTIMA OPÇÃO AO FAZER INTERFACE COM CONVERSORES ANALÓGICODIGITAIS (ADCS). PARA APLICAÇÕES DE PRECISÃO, A FAMÍLIA TLC227XA ESTÁ DISPONÍVEL COM UMA TENSÃO DE OFFSET DE ENTRADA MÁXIMA DE 950 V. ESTA FAMÍLIA É TOTALMENTE CARACTERIZADA EM 5 V E 5 V.   O TLC227X TAMBÉM FAZ GRANDES ATUALIZAÇÕES PARA O TLC27X EM PROJETOS PADRÃO. ELES OFERECEM MAIOR FAIXA DINÂMICA DE SAÍDA, MENOR TENSÃO DE RUÍDO E MENOR TENSÃO DE DESLOCAMENTO DE ENTRADA. ESTE CONJUNTO DE RECURSOS APRIMORADOS PERMITE QUE ELES SEJAM USADOS EM UMA AMPLA GAMA DE APLICAÇÕES. PARA APLICAÇÕES QUE REQUEREM UM INVERSOR DE SAÍDA MAIS ALTO E UMA FAIXA DE TENSÃO DE ENTRADA MAIS AMPLA, CONSULTE OS DISPOSITIVOS TLV2432 E TLV2442.   SE O PROJETO EXIGIR AMPLIFICADORES INDIVIDUAIS, CONSULTE A FAMÍLIA TLV2211, TLV2221 E TLV2231. ESSES DISPOSITIVOS SÃO AMPLIFICADORES OPERACIONAIS TRILHO A TRILHO ÚNICOS NO PACOTE SOT23. SEU TAMANHO PEQUENO E BAIXO CONSUMO DE ENERGIA OS TORNAM IDEAIS PARA EQUIPAMENTOS ALIMENTADOS POR BATERIA DE ALTA DENSIDADE. A OSCILAÇÃO DE SAÍDA INCLUI OS DOIS TRILHOS DE ALIMENTAÇÃO RUÍDO BAIXO: 9 NV/ HZ TÍPICO EM F 1 KHZ CORRENTE DE POLARIZAÇÃO DE ENTRADA BAIXA: 1PA TÍPICO TOTALMENTE ESPECIFICADO PARA OPERAÇÃO DE ABASTECIMENTO ÚNICO E ABASTECIMENTO DIVIDIDO FAIXA DE TENSÃO DE ENTRADA DE MODO COMUM INCLUI TRILHO NEGATIVO LARGURA DE BANDA DE ALTO GANHO: 2,2 MHZ TÍPICO ALTA TAXA DE GIRO: 3,6V/S TÍPICO BAIXA TENSÃO DE COMPENSAÇÃO DE ENTRADA: 950 V MÁXIMO EM T A   25C MACROMODELO INCLUÍDO ATUALIZAÇÕES DE DESEMPENHO PARA O TLC272 E TLC274 DISPONÍVEL EM QTEMP AUTOMOTIVO   MANUFACTURER: TEXAS INSTRUMENTS PRODUCT CATEGORY: OPERATIONAL AMPLIFIERS OP AMPS     MOUNTING STYLE: SMD/SMT PACKAGE / CASE: SOIC14 NUMBER OF CHANNELS: 4 CHANNEL SUPPLY VOLTAGE MAX: 16 V, / 8 V GBP GAIN BANDWIDTH PRODUCT: 2.18 MHZ OUTPUT CURRENT PER CHANNEL: 50 MA SR SLEW RATE: 3.6 V/US VOS INPUT OFFSET VOLTAGE: 950 UV SUPPLY VOLTAGE MIN: 4.4 V, / 2.2 V MINIMUM OPERATING TEMPERATURE: 55 C MAXIMUM OPERATING TEMPERATURE: 125 C IB INPUT BIAS CURRENT: 60 PA OPERATING SUPPLY CURRENT: 6 MA SHUTDOWN: NO SHUTDOWN CMRR COMMON MODE REJECTION RATIO: 70 DB EN INPUT VOLTAGE NOISE DENSITY: 50 NV/SQRT HZ SERIES: TLC2274AM PACKAGING: REEL AMPLIFIER TYPE: LOW NOISE AMPLIFIER BRAND: TEXAS INSTRUMENTS DUAL SUPPLY VOLTAGE: / 3 V, / 5 V HEIGHT: 1.58 MM IN INPUT NOISE CURRENT DENSITY: 0.0006 PA/SQRT HZ LENGTH: 8.65 MM MAXIMUM DUAL SUPPLY VOLTAGE: / 8 V MINIMUM DUAL SUPPLY VOLTAGE: / 2.2 V OPERATING SUPPLY VOLTAGE: 4.4 V TO 16 V, / 2.2 V TO / 8 V PRODUCT: OPERATIONAL AMPLIFIERS PRODUCT TYPE: OP AMPS OPERATIONAL AMPLIFIERS   TLC2274AMDRG4 CI 2274AM AMPLIFICADOR OPERACIONAL SMD SOIC14 MAIORES DETALHES DE TLC2274AMDRG4 NO SITE DO FABRICANTE: HTTPS://WWW.TI.COM/PRODUCT/TLC2274#FEATURES TAGS DE TLC2274AMDRG4: TLC2274AM, TLC2274A-EP, TLC2274AMDRG4, AMPLIFICADOR OPERACIONAL 4 CANAIS, CI 2274AC

Informações Adicionais
